ZK3000の特徴

• 業界初 最新型レーダー取締機「JMA-520」「JMA-401」対応NEW
• Kバンド探知性能が更に50%以上UPNEW
• Kバンド警報タイプ自動切替［特許出願中］NEW
• 新技術「Kバンド識別」機能［特許出願中］NEW
• 無線LAN搭載
• GPSでは不十分！マップマッチングだから正確さが段違い
• レーザー探知性能 史上最強
• 誤警報対策も万全
• ディスプレイは好きな場所に設置OK
• お好みで選べる画面デザイン
• 便利な対応オプション
• 特許取得 ボールジョイントブラケット

NEW
業界初 最新型レーダー取締機「JMA-520」「JMA-401」対応

• Kバンド受信範囲の拡大により最新型のレーダー可搬式オービス「JMA-520」、レーダーパトカー「JMA-401」の警報を実現しました。

  ※Kバンド警報タイプが自動切替（識別優先時）または「識別優先固定」の場合、警報しません。

NEW
Kバンド探知性能が更に50%以上UP

新型レーダーモジュールの採用と、新アンテナによりKバンド探知性能が従来品から50%以上^＊向上しました。

＊当社従来品と比較

NEWKバンド警報タイプ自動切替［特許出願中］

• わずらわしい手動設定は不要。
  都道府県ごとのレーダー可搬式オービスの配備状況に合わせて警報タイプを自動切替。

  配備エリアでは警戒を最大化(警報優先)。
  未配備エリアでは、Kバンド識別を行い誤警報を軽減しつつ警戒します(識別優先^※)。

  ※電波識別には、電波強度が必要なため、警報距離が短くなる場合があります。


NEW
新技術「Kバンド識別」機能［特許出願中］

取締り電波とこれまで誤警報源となっていた電波を識別。誤警報の大幅な軽減を実現しました。
Kバンド識別機能は、Kバンド警報タイプが自動切替の「識別優先時」または「識別優先 固定」の場合に有効となります。

誤警報源

• 自動販売機の電波を識別
• 車両の安全運転機能による電波を識別

無線LAN搭載

※無線LAN機能の使用には、インターネットに接続可能な無線LAN環境が必要となります。
エンジンONで最速最強化

無線LAN搭載モデルなので、エンジンONで各種データを最新情報に自動更新。性能を最大限に発揮します。

NEW

公開取締情報(無料)に都道府県ごとのレーダー可搬式オービス配備情報を追加
​

自動更新データ

• 公開取締情報
• オービスデータ^*
• リアルタイム配信データ(ユーザー投稿)
• メディアデータ
• 天気データ
• ファームウェア_{※通知のみ}

*オービスデータの更新には別途、ity.クラブの加入が必要です。

[メディア情報表示]対応

従来の公開取締情報以外にも、お好みの情報を選択して待受画面のテロップに表示可能。お好みのメディアをいつでも確認することが出来ます。

メディア情報

• 公開取締り
• 天気予報_※現在地
• ビジネス
• グルメ情報
• ユピテルニュース
• 生活情報
• ※メディア情報は、無線LANダウンロードより自動で変更されます。※2024年6月1日時点※複数選択可能

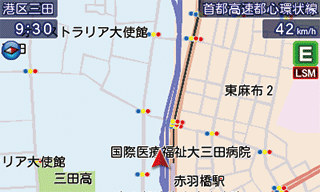

GPSでは不十分！マップマッチングだから正確さが段違い

• 警報時に地図の画像を表示するだけのレーダー探知機は、走行道路を識別出来ないため、高速道を走行中も一般道の警報を行います。

  フルマップレーダーは、地図データの道路情報をもとに自動で走行道路を識別、最適な警報を行います。

•

レーザー探知性能 史上最強

SUPER CATは、微弱なレーザー光も逃さないエスフェリックレンズと専用高利得アンプIC、水平約60度の広範囲探知により他社をはるかにしのぐ超広範囲探知を実現。
探知範囲は最大14倍。

※自社調べ



※探知範囲イメージ
※地理院タイル(全国最新写真)を加工して作成

誤警報対策も万全

レーザー光

レーザー光超高精度光学フィルタ&判定システム搭載

一般的に、探知範囲を広くしたり長くすると、取締レーザー光に似た妨害光の影響を受けやすくなり、誤警報が多くなります。SUPER CATは独自のフィルタと判定システムの採用で「超広範囲」「長距離」「高精度」の並立を実現しています。

※イメージ

レーダー波

特許技術レーダー波の誤警報を自動キャンセル iキャンセル

自動ドアなどの誤警報に対し、SUPER CATでは自動で識別・登録。
わずらわしい手動の設定が不要で、次回以降は警報を行いません。［特許 第3902553号］［特許 第4163158号］

※イメージ

POINT！レーダー波の誤警報をカット

レーダー探知機は速度取締機以外の電波も受信することがあります。例えば、周波数や変調方式が全く同じである自動ドアのセンサーなどです。マイクロ波を高感度に捕らえることを命題としている以上、これらの誤作動源からの電波を受信することは理論上さけられません。

だから、誤警報低減機能が必要なのです。
SUPER CATは誤警報地点を手動操作することなく、自動的にキャンセル登録。運転に集中できます。

特許技術取締中の路線が点滅！リアルタイムに正確な警報を実現

公開取締情報や、速度取締り指針の情報を、日付・時間・場所に合わせてリアルタイムに警報します。
テロップ表示の他、取締路線が公開されている場合、その路線を点滅してお知らせします。［特許 第5899530号］

 公開取締情報や、速度取締り指針のデータ更新は無料です。

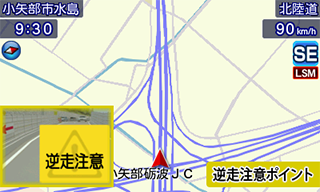

逆走注意警告

近年増加する逆走運転。逆走事故の危険を避けるため、逆走しやすいポイントを事前にお知らせ。安全運転をサポートします。

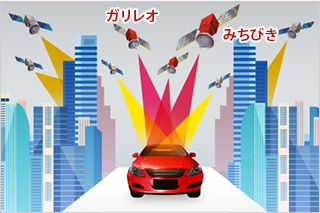

• 受信対応衛星数 全90基

  全球測位衛星システムの高速かつ高精度測位を実現する「u-blox社製測位エンジン」を搭載。

  • GPS 全32基
  • ガリレオ 全26基
  • グロナス 全24基
  • みちびき 全3基
  • SBAS 全5基
    (みちびき1基、GAGAN2基、SDCM1基、KASS1基)
  •

• ※イメージ

• ※2024年5月時点。
• ※今後打ち上げられる上記の測位システム衛星にも受信対応。

業界屈指の収録データ数

• GPSデータ174,000件以上
• 取締データ63,800件以上
• 実写警報4,000件以上



ディスプレイは好きな場所に設置OK

2ピース セパレートタイプ

アンテナが別のセパレートタイプだから、ディスプレイは好きな場所に設置できます

• ※フロントガラス上部の色がついた部分や、ドットがある箇所は透過率が低下し、受信に影響が出る可能性があるため、取り付けは避けてください。
• ※取付画像はイメージです。実際には必要な配線を省略しています。

アンテナユニット取付け例

アンテナはダッシュボードの上などに設置することで、良好な受信状態を保てます。

• 宙吊り取付けステー付属

  フロントガラス上部への取り付けが可能。

  • ※取付けは遮蔽物等でレーザー受光を妨げないようにご注意ください。
  • ※推奨取付位置：フロントガラス上部(助手席側)
•

お好みで選べる画面デザイン

• マップズーム機能

  マップ表示の縮尺を4段階で変更できます。より広範囲で警報ターゲットの表示が可能です。

•

アナタだけのレーダー探知機にカスタマイズ

表示項目を自由に選択できるプリセットは8種類。各プリセットは、14通りの配置選択から設定可能。

※トヨタHV車のうち適応車種で、OBDⅡアダプター接続時のみ表示

プリセット表示

表示項目を自由に選択してお好みの待受画面が作れます。

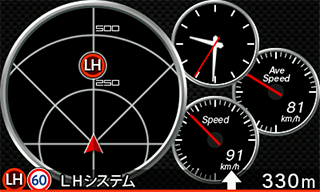

• 新待受項目「レーダースコープ」

  注意すべきターゲットに自動フォーカスします。

•

待受背景カスタム

お好みの画像を待受画面の背景に設定できます。

• さらに、背景画像の明るさを10 段階で設定することができます。

•

6色ベースカラー

ベースカラーは6色から選択できます。

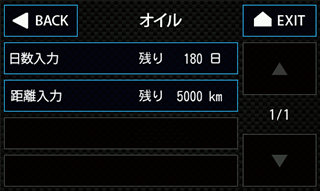

• リマインダー機能

  忘れがちなオイル、オイルエレメント、タイヤ、バッテリーの交換時期を日数や距離でリマインダー設定できます。

  • ※距離による設定には、別売のOBDⅡアダプターの接続が必要です。

•

便利な対応オプション

OBDⅡアダプター

車両情報を取得して警報をさらに強化。

 詳しくはこちら

わき見・居眠り運転警報器

わき見、居眠りを警報。

※EWS-CM1は接続できません。

 詳しくはこちら

特許取得 ボールジョイントブラケット

• 特許取得
  角度調節が出来るボールジョイントブラケット(特許取得)を採用［特許 第5196331号］

その他の基本機能下記アイコンを押すと詳細へリンクします。

警報画面・機能
フルマップレーダースコープ [特許出願中]

取締レーダー波/レーザー光を受信したり、注意度の高いオービスや取締エリアなどのGPSターゲットに近づくと、各種待受画面から警報画面(マップ)に切り替わり警報します。

警報の流れ

警報1000m切替* (初期値)	ターゲットの手前1kmから警報画面(マップ)に固定され警報します。
警報500m切替*	ターゲットの手前500mから警報画面(マップ)に固定され警報します。
待受固定	待受画面で固定され、画面下にテロップ表示で警報します。(テロップ警報)

＊警報する距離が短いターゲットの場合は、「お知らせするタイミング(距離の目安)」の距離で警報画面(マップ)に切り替わります。
※ターゲット通過後は待受画面に戻ります。

警報画面

警報音

レーダー波受信時の警報音は７種類、レーザー光受信時の警報音は３種類から選択できます。

• レーダー警報音(初期設定)

• メロディ1


• レーザー警報音(初期設定)

• メロディ


実写警報「REAL PHOTO(リアルフォト)」

オービスや取締エリアなどに近づくと、アラートCG＆Photoやイメージ写真でお知らせします。
業界最多全国4500件以上の実写を収録(オービス約600件、取締・検問エリア3900件以上)

アラートCG＆Photo警報例

• ※実写の前にCGでお知らせします。
• ※実写内にオービスの位置を矢印で表示します。
• ※実写データが登録されていないポイントでは、実写は表示されません。

取締エリア実写例

• ※実写データがない取締エリアでは、イメージ写真で表示します。
• ※一時停止取締エリアはエリア内でのみ表示します。

4色識別アラーム

メッセージウィンドウ

警報時やお知らせ時に画面右下に各種警報を表示し、必要な情報を確認できます。

駐車禁止・車上狙い多発アイコン/WLANアイコン

画面左上に駐車禁止エリアアイコン、車上狙い多発エリアアイコン、WLANアイコンを表示します。
駐車禁止エリア、車上狙い多発エリアではアイコンを表示し、エリア外では表示しません。無線LAN接続をすると表示します。

• ※GPSターゲットが登録されていない場合は、警報画面は表示されません。
• ※制限速度表示は、オービス(ループコイル／LHシステム／新Hシステム／レーダー式オービス/レーザー式オービス)と一部の取締エリア警報時に表示します。
• ※表示される時刻・速度・距離は、GPS の受信状況により、ずれることがあります。
• ※走行速度やGPSターゲットまでの距離、自車アイコンは、GPSやGセンサー、ジャイロセンサー、気圧センサー、マップマッチングシステムにより計測し表示させています。状況によっては実際と異なる場合もあります。
• ※GPS非測位時、走行速度は表示しません。
• ※OBDⅡアダプターで接続するとGPS非測位時でも走行速度が表示されます。
• ※制限速度は普通自動車の制限速度です。他車種の制限速度は表示できません。
• ※制限速度は収録時のものです。収録時以降に変更されるなど、実際の制限速度と異なる場合があります。

公開取締情報・速度取締り指針

特許技術取締中の路線が点滅！リアルタイムに正確な警報を実現

公開取締情報や、速度取締り指針の情報を、日付・時間・場所に合わせてリアルタイムに警報します。
テロップ表示の他、取締路線が公開されている場合、その路線を点滅してお知らせします。［特許 第5899530号］

 公開取締情報や、速度取締り指針のデータ更新は無料です。

公開取締情報は、取締情報がある路線に進入した際に自動的に表示します。

POINT！公開取締情報とは

各都道府県警察署管内の一般道路及び高速道路について、交通事故発生状況の分析や地域住民からの要望等を基に、速度取締りを重点的に行う路線、時間帯等を明らかに示したものです。警察署単位でまとめられた指針です。

POINT！速度取締り指針とは

交通事故発生状況等の交通実態や速度抑制の必要性などを基に各都道府県内における速度制限や交通取締りの方針を示したものです。警察本部でまとめられた指針です。

• ※本機には公開取締情報のデータが入っていますが、こちらより、無料で最新のデータに更新できます。
• ※GPSの日時情報により、日付の過ぎたものは表示されません。
• ※公開取締情報が発表されていない地域では表示されません。
• ※公開取締/速度取締り指針以外でも各都道府県にて取締りを実施しております。

新交通規制ゾーン30を警報

ゾーン30規制区域に近づくとお知らせします。住宅密集地域での安全走行を促します。

• 環状交差点ラウンドアバウトを告知

  2014年から導入が増えつつある、信号機のない環状交差点「ラウンドアバウト」。進行方向にラウンドアバウトがあると、あらかじめお知らせし、注意を促します。


超高感度レーダー波受信

衛星通信技術をレーダー探知機に応用。肉眼で確認できない遠方の取締機からの微弱な電波であっても、電波を増幅させることで、取締レーダー波を的確に識別し、驚異的な超高感度を実現します。

• 警報画面・機能
• 誤警報低減機能
• 測位性能
• カスタム機能
• その他の機能

その他の誤警報低減機能

マイキャンセルエリア

自動ドアなど取締機が設置されていないにも関わらずレーダー波の受信警報がよく鳴る地点やGPS ターゲットを警告させたくない時点を登録することで、そのエリアでのレーダー警報音をカットします。

反対車線オービスキャンセル機能

必要のない反対車線のオービス等の警報をキャンセル。

AAC／不要警報カット

時速20km未満で走行中または停車中の不要な警報をカット。

※GPS測位できない状態では、走行速度に関係なく警報します(別売品のOBDⅡアダプターで接続されている場合を除く)。

ASS／最適感度選択

低速走行中は受信感度を抑え、高速走行では感度を高めることで、速度に応じた最適な受信感度を自動的に調整。

※GPS測位できない状態では、走行速度に関係なく警報します(別売品のOBDⅡアダプターで接続されている場合を除く)。

AAC/CUSTOM

警報速度：レーダー受信警報を行う速度を設定します。
警報レベル：レーダー受信警報を行う受信レベルを設定します。

• ※GPS測位できない状態では、走行速度に関係なく警報します(別売品のOBDⅡアダプターで接続されている場合を除く)。
• ※受信感度はスーパーエクストラです。

• 警報画面・機能
• 誤警報低減機能
• 測位性能
• カスタム機能
• その他の機能

測位性能

業界最速レベル　GPSクイック測位

前回電源をOFFにした時刻と自車位置情報を最大6日間記憶し、GPS衛星位置を予測。現在の自車位置をすばやく測位します。

※クイック測位は、最後に本機を電源OFFしてから6日間以上経過した場合や、最後に本機を電源OFFした時と、次に電源ONした時のGPS衛星の状況が異なる場合、GPS波の受信を妨げる遮蔽物や妨害波がある場所で本機を電源ONした場合は機能しません。

業界最多　4センサー搭載

GPSに加え、「ジャイロセンサー」「G(加速度)センサー」「気圧センサー」「照度センサー」の4つのセンサーを搭載。自車の進行状態を検知して全国地図と照合し、ルート高精度に補正します。また、車内の状態に合わせてディスプレイ輝度を調節します。

• 標高データ収録

  標高データで自車位置の特定を補完。安定した道路識別が可能となり、不要な警報を防げます。

•

• 警報画面・機能
• 誤警報低減機能
• 測位性能
• カスタム機能
• その他の機能

カスタム機能

※Photoshop等画像編集ソフトを使用し画像を作成される場合は、JPEG保存形式をベースラインにて保存してください。プログレッシブ形式は非対応となります。

フォトフレーム設定

待受画面のフォトフレームで表示する画像の設定をします。
フォトフレームの写真の切替時間、切替時のエフェクト、写真の表示範囲の設定を行うことが出来ます。

サウンドカスタム

オープニングや各警報時に流れる音をお好みの音楽などに変えることができます。

オープニングカスタム

お好みの画像をオープニングで表示することができます。

• 警報画面・機能
• 誤警報低減機能
• 測位性能
• カスタム機能
• その他の機能

その他の機能

5ボイス警報

英語ボイスを含む5種類のボイスを楽しめます。

サンプル音声 ※クリックすると音声が流れます。

• SAMPLE VOICE日本語女性1
• SAMPLE VOICE日本語女性2
• SAMPLE VOICE日本語女性3
• SAMPLE VOICE日本語女性4
• SAMPLE VOICE英語女性

• ピン登録・投稿機能

  新設オービスや取締情報を他ユーザーと共有

  走行中発見したオービス・取締りなどの情報をカンタンに本体に登録できるほか、ユピテルのサーバーに投稿すれば、リアルタイム配信データとして他のユーザーと共有できます。

  • ※投稿は、携帯電話やスマートフォンで本体に表示されたQRコードを読み取るか、WLAN接続が確立していれば、本体からも可能です。(あらかじめ、接続先設定とMy YupiteruID、パスワードの設定が必要になります。)
  •

静電式タッチパネル採用、軽いタッチの操作が可能

感圧式タッチパネルでは、操作する時に本体がのけ反ってしまうことがあります。静電式タッチパネルなら軽いタッチで操作が可能です。

• 安心安全 3年保証&日本製

  レーダー探知機は設計から生産まで自社で行っています。さらに、保証期間はお買い上げ日から3年間。安心してご使用いただけます。


  機能・仕様



  JANコード	4968543130508
  外形寸法	[本体] 106(幅)×60(高さ)×12(奥行)mm [アンテナ部] 84(幅)×21(高さ)×49(奥行)mm
  本体重量	[本体] 約95g(接続ケーブル、SDカード含む) [アンテナ部] 約125g(接続ケーブル含む)
  ボディタイプ	2ピースセパレートタイプ
  表示部	フルカラー液晶ディスプレイワイド3.6インチ
  無線LAN(WLAN)	使用周波数帯：2.4GHz帯 IEEE802.11 b/g/n 準拠 無線セキュリティ：WEP, WPA, WPA2
  受信周波数	[GPS部] 1.6GHz帯 [レーダー部] Xバンド/Kバンド [UHF部] 336 ～470MHz帯 [VHF部] 154 ～163MHz帯
  警報表示	フルマップ[特許出願中]
  搭載センサー	G(加速度)センサー ジャイロセンサー 気圧センサー 照度センサー
  測位衛星	GPS 準天頂衛星「みちびき」 グロナス ガリレオ SDCM GAGAN KASS
  GPS測位更新時間	最短0.5秒
  GPS測位機能	GPSボイス警告 GPS5段階警報 左右方向識別ボイス 高速道識別ボイス 道路選択(気圧センサー＋標高データ) オービスロケーションガイド オービス直前速度告知 オービス通過告知
  レーダーアラーム機能	ボイスアラーム メロディアラーム 電子音アラーム Wアラーム 接近テンポアップ ミュート
  自動制御	リラックスチャイム 時報 照度センサー＋GPS オートクワイアット
  その他の機能	お好みモード選択機能 5モード ログ機能[特許出願中]
  受信方式	[GPS部] 32チャンネル/パラレル受信方式 [レーダー部] スイープオシレーター式ダブルスーパーへテロダイン方式
  電源電圧	DC12V (マイナスアース車専用)
  消費電流	[待機時]275mA以下、[最大時]485mA以下
  動作温度範囲	-20℃～+85℃(UHF/VHF部：-10℃～+60℃)
  製品保証期間	3年(消耗品は除く)
  付属品	電源直結コード[ストレートミニプラグDC12V出力]]約3m (1) ダッシュボード取り付け用ブラケット (1) 宙吊り取付けステー (1) アンテナ用宙吊り取付けステー (1) ディスプレイ用両面テープ（2） アンテナ用両面テープ (2) 粘着シート (1) 粘着マット (1) microSDカード (1)※あらかじめ本機に装着済 取扱説明書・保証書 (1)
